壓鑄鋁件的電鍍由于遭到鋁的特殊性能的影響,需求有特殊的前處置,而這些前處置因不同鋁材和不同制件狀況而需求有所調整,不能簡單沿用通用工藝.因而,關于從事壓鑄鋁件的電鍍的工作者,有時需求做壓鑄鋁件的電鍍前處置的實驗.要停止這種實驗,首先是前處置工藝的選型和改良的辦法的設計.
壓鑄鋁件/鋁合金型材壓鑄件的電鍍前處置包括除油、酸蝕、化學鍍或置換鍍、預鍍等四個重要工序.其中關鍵是化學鍍或置換鍍,因而,經常要做的實驗都集中在這道工序上.當然不同的鋁材和不同的加工辦法對前處置有不同的請求,比方壓鑄鋁件與軋制鋁件的前處置就有很大區別,而即便是同一種加工方式,不同的鋁材也有不同的前處置工藝,比方鋁的含銅量的幾就直接影響其鍍層的分離力.停止壓鑄鋁件的電鍍的前處置計劃的實驗,也是系統化的比照實驗,需求對樣件停止不同選定前處置工藝的處置,然后停止同樣的電鍍加工,再檢測其分離力.這種比照實驗的要點是要保證除了差異工藝點外,其他流程都是同一條件的,否則就沒有了可比性而無法做出評價.

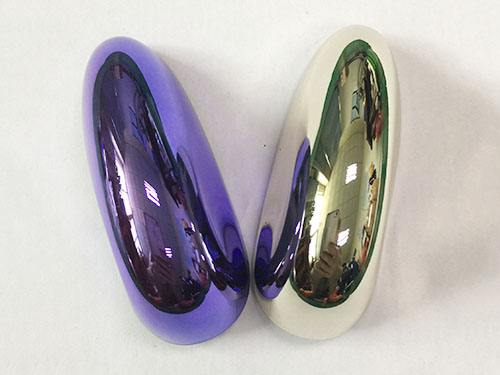

（圖1.壓鑄鋁件電鍍）
壓鑄鋁件電鍍常見四種辦法:
鋁材磷化
經過采用SEM,XRD、電位一時間曲線、膜重變化等辦法細致研討了促進劑、氟化物、Mn2+,Ni2+,Zn2+,PO4;和Fe2+等對鋁材磷化過程的影響.研討標明:硝酸胍具有水溶性好,用量低,快速成膜的特性,是鋁材磷化的有效促進劑:氟化物可促進成膜,增加膜重,細化晶粒;Mn2+,Ni2+能明顯細化晶粒,使磷化膜平均、致密并能夠改善磷化膜外觀;Zn2+濃度較低時,不能成膜或成膜差,隨著Zn2+濃度增加,膜重增加O4含量對磷化膜重影響較大,進步PO4.含量使磷化膜重增加.

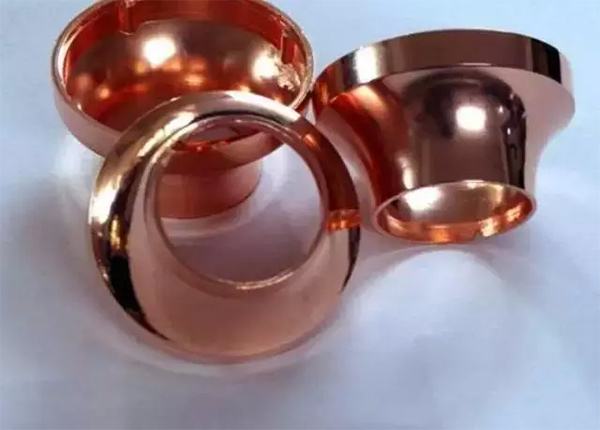

（圖2.鋁材磷化）
鋁的堿性電解拋光工藝
停止了堿性拋光溶液體系的研討,比擬了緩蝕劑、粘度劑等對拋光效果的影響,勝利取得了鋅鋁壓鑄件拋光效果很好的堿性溶液體系,并初次得到了能降低操作溫度、延長溶液運用壽命、同時還能改善拋光效果的添加劑.實驗結果標明:在NaOH溶液中參加恰當添加劑能產生好的拋光效果.探究性實驗還發現:用葡萄糖的NaOH溶液在某些條件下停止直流恒壓電解拋光后,鋁材外表反射率能夠到達90%,但由于實驗還存在不穩定要素,有待進一步研討.探究了采用直流脈沖電解拋光法在堿性條件下拋光鋁材的可行性,結果標明:采用脈沖電解拋光法能夠到達直流恒壓電解拋光的整平效果,但其整平速度較慢.
鋁及鋁合金環保型化學拋光
肯定開發以磷酸一硫酸為基液的環保型化學拋光新技術,該技術要完成NOx的零排放且克制以往相似技術存在的質量缺陷.新技術的關鍵是在基液中添加一些具有特殊作用的化合物來替代硝酸.為此首先需求對鋁的三酸化學拋光過程停止剖析,特別要重點研討硝酸的作用.硝酸在鋁化學拋光中的主要作用是抑止點腐蝕,進步拋光亮度.分離在單純磷酸一硫酸中的化學拋光實驗,以為在磷酸一硫酸中添加的特殊物質應可以抑止點腐蝕、減緩全面腐蝕,同時必需具有較好的整平和光亮效果

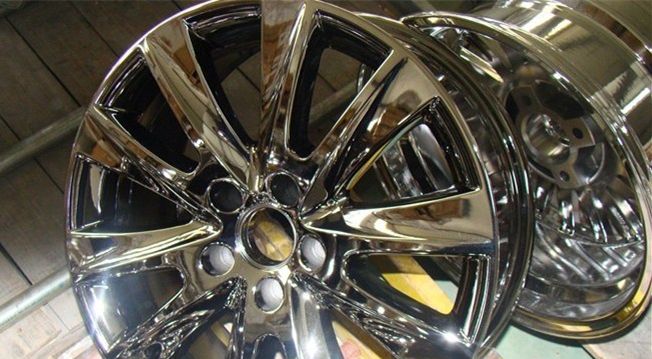

（圖3.鋁合金化學拋光）
鋁及其合金的電化學外表強化處置
鋁及其合金在中性體系中陽極氧化堆積構成類陶瓷非晶態復合轉化膜的工藝、性能、形貌、成分和構造,初步討論了膜層的成膜過程和機理.工藝研討結果標明,在Na_2WO_4中性混合體系中,控制成膜促進劑濃度為2.5——3.0g/l,絡合成膜劑濃度為1.5——3.0g/l,Na_2WO_4濃度為0.5——0.8g/l,峰值電流密度為6——12A/dm——2,弱攪拌,能夠取得完好平均、光澤性好的灰色系列無機非金屬膜層.該膜層厚度為5——10μm,顯微硬度為300——540HV,耐蝕性優良.該中性體系對鋁合金有較好的順應性,防銹鋁、鍛鋁等多種系列鋁合金上都能較好地成膜.
上海錦鋁金屬是位于上海松江區的鋁加工廠家，結合了國際前沿的工業鋁型材設計理念與中國本土鋁型材、上海鋁材及配套連接件低成本優勢，以“為加速中國制造自動化進程提供源動力”為己任，致力于為工業自動化領域提供優質的工業鋁型材、鋁型材配件，為客戶提供鋁型材加工、工業鋁型材配件、CNC加工、組裝等一站式增值服務。
本文標簽：鋁合金 電鍍 壓鑄鋁件 堿性電解 化學拋光 鋁材磷化
16系列
20系列
30系列
40系列
4080系列
45系列
50系列
60系列
80系列
90系列
100系列
輔助鋁型材
15系列
20系列
25系列
30系列
40系列
60系列
80系列
螺栓及螺母
專用連接件
角件
裝飾件
裝配件
支撐件
方管
矩形管
六角棒
鋁排
圓棒
角鋁
圓管
