鋁材擠壓模具塞模堵模是較為常見的一種現象，如何預防堵模，減少堵模發作和因堵模而產生的模具，設備，人身危害？并正確采集到型資料頭和樣品，控制不良品（試模）在消費中的現場正確細致材料，便于模具修正。是毎個一線操作工人必需要認真看待的！
（圖：擠壓成型的鋁型材）
鋁材擠壓堵模特征：
堵模指鋁基體在工作帶或空刀處卡死的一種現象，堵模過程及之后擠壓力即上升到高位狀態，有時也以空刀外形被擠壓出來。堵模后不能正確反映型材真實情況，必需修正。
堵模緣由分類：
堵模緣由眾多，而模具流速不均和擠壓操作是主要的二種現象。其它狀況發作概率很少，有的或一句話就能說分明，希望寫到詳細內容太少時不要說我吝嗇。
1：模具緣由惹起的堵模
2：擠壓操作緣由惹起的堵模
3：工裝具緣由惹起的堵模
4：設備緣由惹起的堵模
5：異物壓入惹起的堵模
6：溫度緣由惹起的堵模
7：速度緣由惹起的堵模
9：其它缺陷（氣泡，撕裂，材質，中心位置，激烈縮尾，激烈強變，過燒等）緣由惹起的堵模

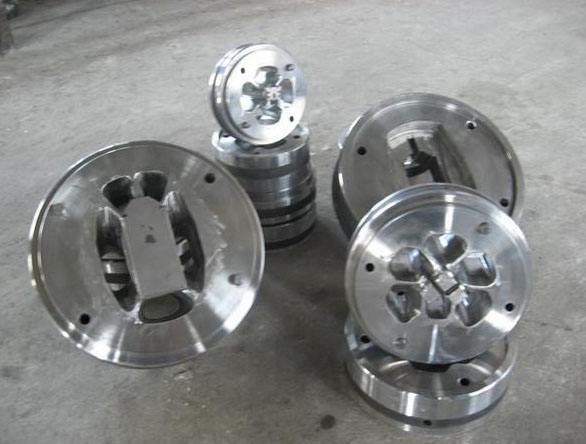

（圖2：鋁型材模具）
真實塞模堵模案例：
有一套擠壓模具，采用1800噸機φ184擠壓筒，鋁型材一側帶40*40mm腔，壁厚為2.5mm，與其銜接的是一條0.8mm壁厚的圓弧臂延伸到另一側，型材外徑總長210mm，懸臂徑長170mm，圓弧長則更大，米重1.5左右，再大再小的機臺都不能消費，必需在φ184筒上消費，屬擴展模。
由于兩側壁厚實相差懸殊，薄壁圓弧局部必需先收工作帶，且遠端擴展局部薄壁必需先出。出得慢折皺在工作帶里，出得快向厚實處彎曲把料頭包裹住10次能堵模7次左右。
后采取薄壁出來將彎曲時卸下鏟平再上機（留意棒要短溫度要高換卸模時間要緊湊），連續2-3次，堵模次數減少到十之一二。
還有一個擠壓模具，鋁型材外徑80*80mm，外壁有4mm，內徑2.5mm，內有各種外形大小公頭12個，中間公頭又特別小，上機后一些公頭即被壓偏以至斷裂，繼而堵模，堵后不及時停機，公頭斷出更多。此套模具為客戶配套一次性模， 2噸多鋁型材的量，客戶提供3套模具款。鋁材消費了2個月，擠壓模具廢了N套，也沒消費出幾支合格的料來，擠壓模具全部因堵模損壞。
采取處理方法：
1.中間部位工作帶整體減短以降低阻力；
2.空刀及引流槽全部打潤滑以減少粘連降低摩擦；
3.公頭柱臺降低以減少碰撞和搖晃；
4.高溫慢速上壓，待鋁將收工作帶時卸模，在中間局部模空刀內涂上石墨光滑油后再慢速上壓，擠出的型材墊好底板導引好直度，不晃動。用2套模把2噸多型材消費完，只是中間筋厚薄有點偏向，客戶承受，完成任務。
鋁型材外形越復雜，闡明鋁材消費難度越高，越要留意流速上的不均。此種擠壓模具宜采用高溫慢速擠壓辦法，以完成為較高準繩，而不是搶速度搶產量。
本文標簽：鋁型材 鋁材擠壓 鋁型材模具 擠壓模具 堵模 塞模
16系列
20系列
30系列
40系列
4080系列
45系列
50系列
60系列
80系列
90系列
100系列
輔助鋁型材
15系列
20系列
25系列
30系列
40系列
60系列
80系列
螺栓及螺母
專用連接件
角件
裝飾件
裝配件
支撐件
方管
矩形管
六角棒
鋁排
圓棒
角鋁
圓管
